高压电缆

1、分类

   高压电缆在大、中型x线机中，连接高压发生器和x线管头。作用是将高压发生器输出的高压送到x线管的两极，把灯丝加热电压送到x线管的灯丝。

高压电缆的结构：按心线的排列方式有同轴式（同心圆式）和非同轴式（非同心圆式）两种。

2、使用高压电缆的注意事项：

   防止过度弯曲。其弯曲半径不能小于电缆直径的5-8倍，以免引起裂痕，降低绝缘强度。平时要保持电缆的干燥清洁，避免油污、潮气和有害气体的侵蚀，以免橡胶老化。

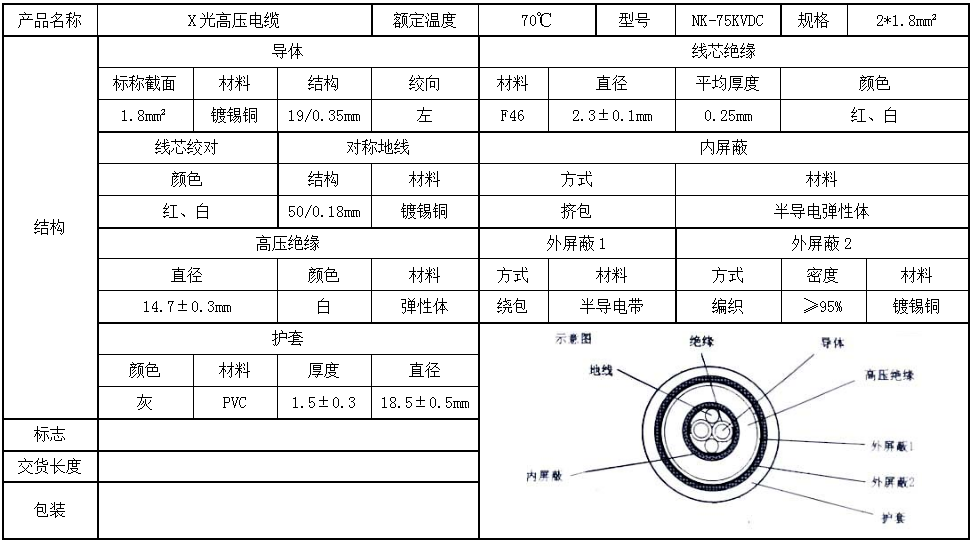

3、技术参数

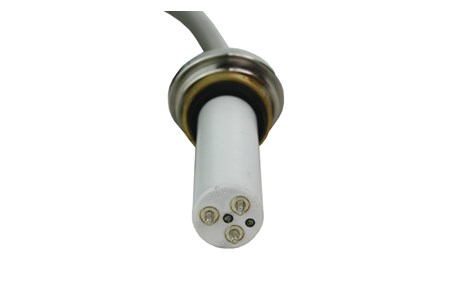

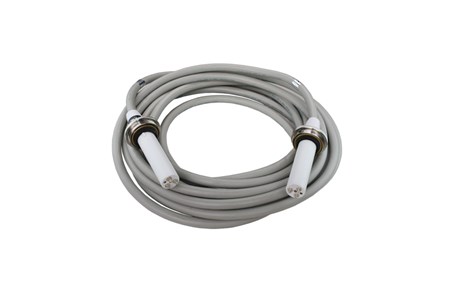

4、细节图
