NK-33XZ型 X射线影像增强器12"
NK-33XZ型 X射线影像增强器12"
1、概述
华鼎电子NK-33XZ型影像增强器是将不可见光影像转换为可见光影像输出的电子设备。加装在医用特殊TV输出装置上，用于透视、摄影。
2、结构
由影像增倍管、管容器、内置于管容器的专用高压电源以及驱动高压电源的低压电源构成。
3、用途
标称入射野尺寸为303mm（12 inch），主要适用于大中C型臂、多功能胃肠机等
4、主要技术参数
|
有效入射视野 Useful entrance field size |
290±3mm |
215±3mm |
160±2mm |
120±2mm |
单位Unit |
|
|
输出端直径 Output image diameter |
25±0.25 |
_ |
_ |
_ |
mm |
|
|
中心分辨率 Central resolution |
≥48 |
≥54 |
≥62 |
≥70 |
Lp/mm |
|
|
转换因素 Conversion |
1 |
36 |
18 |
9 |
6 |
(cd/㎡)/(μGy/s) |
|
2 |
320 |
160 |
80 |
45 |
(cd/㎡)/(mR/s) |
|
|
对比度 Contrast |
0.1 |
36:1 |
＞36:1 |
＞36:1 |
＞36:1 |
:1 |
|
10mm |
22:1 |
24:1 |
30:1 |
36:1 |
:1 |
|
|
DQE |
65 |
% |
||||
5、标准配置
（1） 增强器：1台；
（2） 说明书：1本；
（3） 合格证：1份
（4） 安装调试报告单：1份。

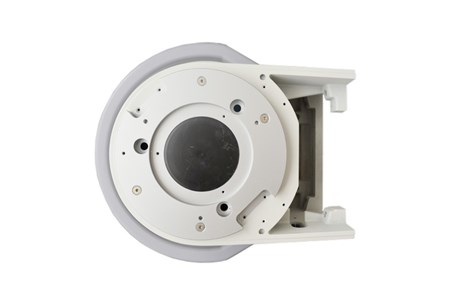

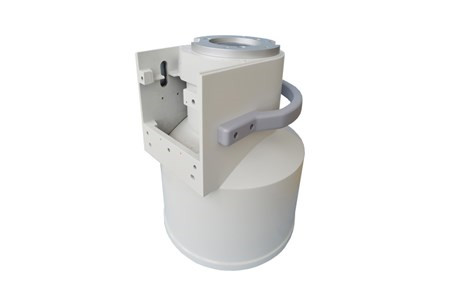

6、产品细节图
